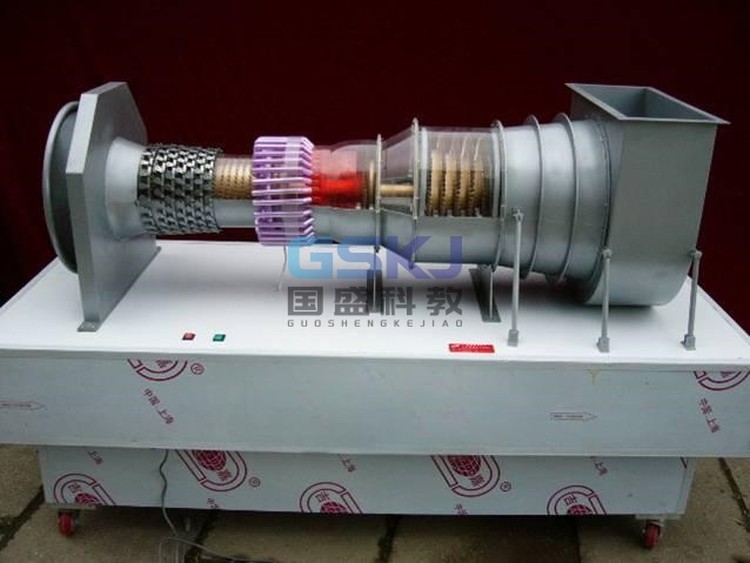

汽輪機模型是汽輪機實體的縮小或簡化版本，常用于教學演示、工業展覽、技術研究等場景。

一、用途

1. 教學與培訓

• 用于高校、職業院校的能源動力、機械工程等教學，幫助學生直觀理解汽輪機的內部結構（如轉子、葉片、汽缸等）和工作原理（蒸汽推動葉片旋轉做功）。

• 培訓機構可利用模型開展實操模擬課程，讓學員掌握汽輪機的安裝、調試、維護等技能。

2. 工業展示與科普

• 電廠、裝備制造企業在展廳中陳列汽輪機模型，向參觀者（如客戶、合作伙伴）展示技術實力和產品特性。

• 科技館、能源主題展館通過模型普及汽輪機在電力生產、船舶動力等領域的應用。

二、工藝

（一）材料選擇

• 金屬材料：

• 主體結構常用鋁合金（輕量化、易加工）或不銹鋼（耐腐蝕、強度高），模擬真實汽輪機的耐高溫高壓部件（如汽缸、轉子）。

• 葉片部分可采用黃銅或鈦合金，通過電鍍工藝模擬金屬光澤和抗磨損特性。

• 非金屬材料：

• 透明亞克力或樹脂用于制作可拆解的剖面模型，展示內部流道和傳動結構（如蒸汽進出路徑、軸承連接方式）。

• 工程塑料用于制造低成本教學模型，通過 3D 打印快速成型復雜結構（如多級葉片陣列）。

（二）制造工藝

加工工藝

• 切削加工：通過車床、銑床加工軸類、盤類零件，精度可達 0.01mm 級，模擬真實汽輪機的轉子軸頸、葉輪等關鍵部位。

• 鑄造工藝：采用砂型鑄造或精密鑄造制作汽缸、噴嘴室等復雜殼體，表面做噴砂或噴漆處理以仿真金屬質感。

• 焊接與組裝：金屬部件通過氬弧焊或螺紋連接拼裝，確保模型結構穩固，可承受搬運或演示操作。

（三）功能化設計

• 動態演示模塊：

• 電動模型：內置微型電機驅動轉子旋轉，配合 LED 燈光模擬蒸汽流動路徑（如從進汽口到排汽口的顏色漸變）。

• 氣動模型：接入壓縮空氣，通過葉片轉動或氣流聲效展示能量轉換過程，增強互動性。

• 可拆解結構：

• 模型設計為模塊化組裝（如汽缸上下半可拆分、多級葉輪可拆卸），方便講解內部組件的裝配關系和檢修流程。

三、產品性能

（一）精度與還原度

• 幾何精度：

• 按比例縮?。ㄈ?1:10、1:20）的工業級模型，關鍵尺寸誤差控制在 ±0.5% 以內，如實反映汽輪機的長徑比、葉片角度等參數。

• 教學模型可簡化非關鍵結構（如省略部分螺栓孔），但保留核心部件的相對位置和運動關系。

• 功能模擬度：

• 研究型模型可實現局部功能仿真（如通過流體透明介質演示蒸汽在葉片間的流場分布），輔助理論教學與科研。

（二）耐用性與安全性

• 結構強度：

• 金屬模型可承受日常搬運和頻繁拆裝，底座配重設計確保穩定性；塑料模型需避免摔落或強外力沖擊。

• 安全設計：

• 邊緣做倒圓處理，防止劃傷；電動模型采用低電壓電源（如 USB 供電），避免觸電風險；氣動模型限制氣壓上限，防止部件爆裂。

（三）展示與交互性能

• 視覺效果：

• 色彩區分不同系統（如紅色代表高溫蒸汽管道，藍色代表冷卻系統），配合標注牌或二維碼（掃碼查看部件詳解）提升信息傳遞效率。

• 交互體驗：

• 動態模型可通過手機 APP 或觸控屏控制旋轉、拆解步驟，適合數字化教學或展覽場景；部分模型集成傳感器，觸摸時觸發語音講解。

企業概況：
湖南國盛科教設備有限公司是一家從事科教設備制造的企業，擁有多年的行業經驗和技術積累，產品質量有保障，深受客戶信賴。
