IS220PTURH1A是GE為其Mark VI系統開發的組件。Mark VI是GE發布的用于燃?xì)?蒸汽輪機管理的終Speedtronic系統之一。

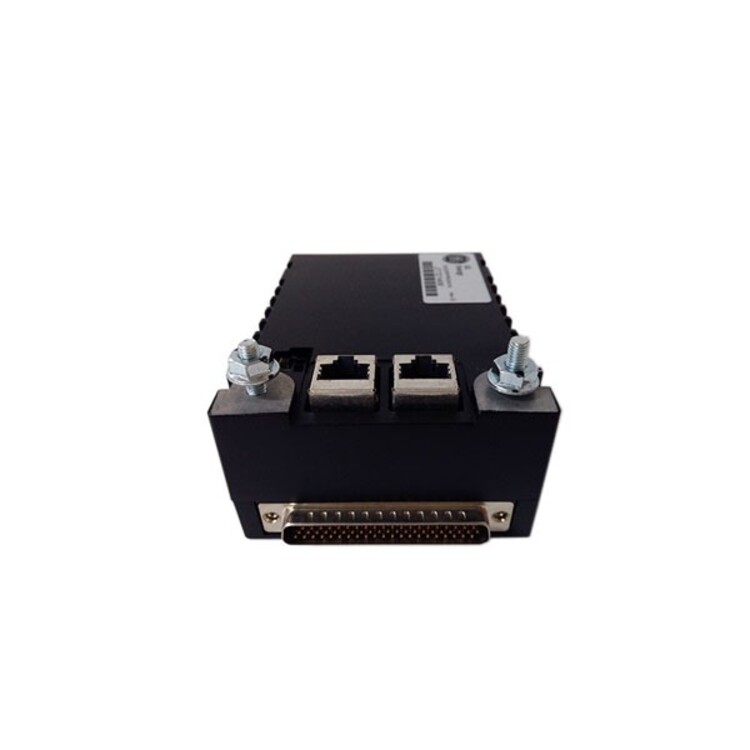

IS220PTURH1A是一次汽輪機一次跳閘組件。該組件在汽輪機控制端子板和一個或兩個以太網之間提供電氣接口。該組件的輸出通過連接到相關端子板的DC 62針連接器實現。

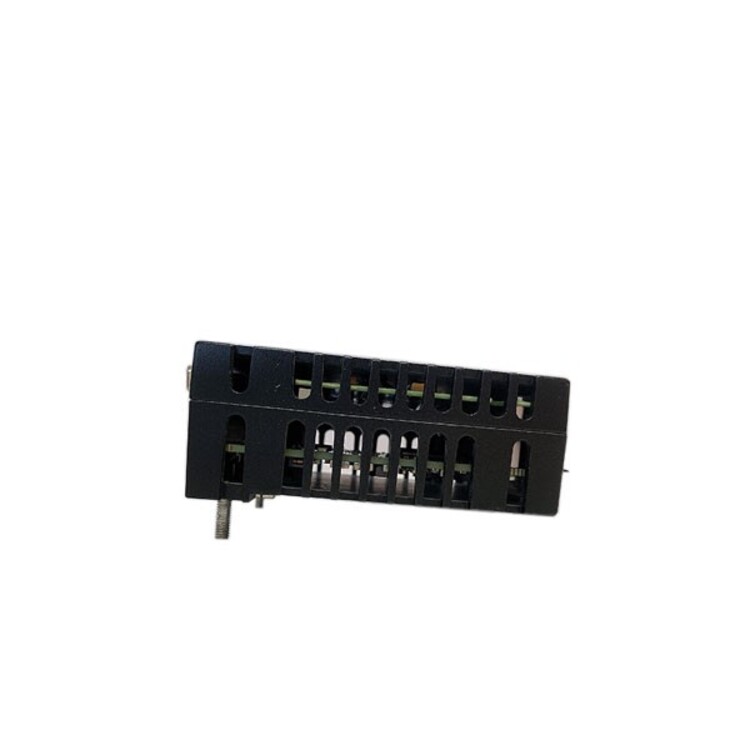

IS220PTURH1A采用黑色外殼，帶有空氣流通開口。這種情況下的前面有多個LED指示燈，以及一個IR(紅外端口。)這個端口沒有在這個包中使用。在這個外殼內，有一個處理器板、一個于渦輪機控制的第二塊板和一個模擬采集輔助板。電池組安裝在TTURH1C端子板上。處理器板有兩個10/100以太網端口、閃存和RAM、一個用于識別的只讀芯片、一個內部溫度傳感器和一個復位電路。

IS220PTURH1A允許自動重新配置，自動從控制器下載到I/O包。重新配置包括基本加載、引導加載、固件和參數。要實現這一點，啟用自動重新配置。這可以通過組件編輯器在工具箱ST應用程序中啟用或禁用。

IS220PTURH1A具有一個帶有四個無源磁速度輸入的接口。電路靈敏度可允許檢測2 RPM盤車裝置速度，以確定渦輪機是否已降至零速度(渦輪機已停止)。)機組上的中間速度信號用于速度控制和主要超速跳閘信號。如果需要更多信息，請查閱制造商的手冊或數據表。

MODBUS 是 OSI 模型第 7 層上的應用層報文傳輸協議，它在連接至不同類型總線或網絡的設備之間提供客戶機/服務器通信。

自從 1979 年出現工業串行鏈路的事實標準以來，MODBUS 使成千上萬的自動化設備能夠通信。目前，繼續增加對簡單而雅觀的 MODBUS 結構支持?；ヂ?lián)網組織能夠使 TCP/IP 棧上的保留系統端口502 訪問 MODBUS。

MODBUS 是一個請求/應答協議，并且提供功能碼規定的服務。MODBUS 功能碼是 MODBUS 請求/應答 PDU 的元素。本文件的作用是描述 MODBUS 事務處理框架內使用的功能碼。

1.2 規范性引用文件

1．RFC791，互聯網協議，Sep81 DARPA

2．MODBUS 協議參考指南 Rev J,MODICON，1996 年 6 月，doc#PI_MBUS_300

MODBUS 是一項應用層報文傳輸協議，用于在通過不同類型的總線或網絡連接的設備之間的客戶機/服務器通信。

目前，使用下列情況實現 MODBUS：

以太網上的 TCP/IP。

各種媒體（有線：EIA/TIA-232-E、EIA-422、EIA/TIA-485-A；光纖、無線等等）上的異步串行傳輸。

MODBUS PLUS，一種高速令牌傳遞網絡。

輸入與輸出之間以及比特尋址的和字尋址的數據項之間的區別并沒有暗示任何應用操作。如果這是對可疑對象核心部分自然的解釋，那么這種區別是可完全接受的，而且很普通，以便認為四個表格全部覆蓋了另外一個表格。

對于基本表格中任何一項，協議都允許單個地選擇 65536 個數據項，而且設計那些項的讀寫操作可以越過多個連續數據項直到數據大小規格限制，這個數據大小規格限制與事務處理功能碼有關。很顯然，將通過 MODBUS 處理的所有數據放置在設備應用存儲器中。但是，存儲器的物理地址不應該與數據參考混淆。要求僅僅是數據參考與物理地址的鏈接。

MODBUS 功能碼中使用的 MODBUS 邏輯參考數字是以 0 開始的無符號整數索引。

MODBUS 模型實現的實例
下例實例示出了兩種在設備中構造數據的方法?？赡苡胁煌慕Y(jié)構，這個文件中沒有全部描述出來。每個設備根據其應用都有它自己的數據結構。

實例 1：有 4 個立塊的設備

下例實例示出了設備中的數據結構，這個設備含有數字量和模擬量、輸入量和輸出量。由于不同塊中的數據不相關，每個塊是相互立。按不同MODBUS 功能碼訪問每個塊。

一旦服務器處理請求，使用合適的 MODBUS 服務器事務建立 MODBUS 響應。

根據處理結果，可以建立兩種類型響應：

一個正 MODBUS 響應：
響應功能碼 = 請求功能碼

一個 MODBUS 異常響應：
01、用來為客戶機提供處理過程中與被發現的差錯相關的信息；

02、響應功能碼 = 請求功能碼 + 0x80；

03、提供一個異常碼來指示差錯原因。

5、功能碼分類
有三類 MODBUS 功能碼。它們是：

公共功能碼

是較好地被定義的功能碼，
是的，
MODBUS 組織可改變的，
公開證明的，
具有可用的一致性測試，
MB IETF RFC 中證明的，
包含已被定義的公共指配功能碼和未來使用的未指配保留供功能碼。
用戶定義功能碼

有兩個用戶定義功能碼的定義范圍，即 65 至 72 和十進制 100 至 110。
用戶沒有 MODBUS 組織的任何批準就可以選擇和實現一個功能碼
不能被選功能碼的使用是的。
如果用戶要重新設置功能作為一個公共功能碼，那么用戶啟動 RFC，以便將改變引入公共分類中，并且指配一個新的公共功能碼。
保留功能碼

一些公司對傳統產品通常使用的功能碼，并且對公共使用是無效的功能碼。

IS420UCSBH4A是通用電氣制造的控制模塊，是Mark VIe系列的一部分，用于燃?xì)鉁u輪控制系統，帶有1066 MHz的Intel EP80579微處理器。應用程序代碼由稱為UCSB控制器的立計算機執行?？刂破魍ㄟ^(guò)板載1/0網絡接口安裝在面板上，與I/O包進行通信。只有Mark控制I/O模塊和控制器被私有的、的以太網(即IONet)所支持?？刂破鞯牟僮飨到y(tǒng)(OS)是QNX中微子，一種實時多任務操作系統，為要求的速度和可靠性的工業應用開發。UCSB控制器沒有任何應用程序I/O主機，而傳統控制器在背板上承載應用程序I/O。此外，每個控制器都可以訪問所有的I/O網絡，為它們提供所有的輸入數據。

如果控制器因維護或維修而關閉，硬件和軟件架構確保沒有應用程序輸入的單點丟失。使用Mark VIeS UCSBSIA安全控制器和安全1/0模塊實現功能安全回路，以實現SIL 2和3功能。熟悉SIS應用的操作人員使用Mark Vles安全設備，以降低關鍵安全功能的風險。這些特殊的控制硬件和軟件具有IEC 61508認證，并配置與安全控制器和分布式I/O模塊的工作。
UCSB控制器提供以下優點:
單模塊
內置電源
不需要跳線設置
沒有電池
無風扇(UCSBSIA, UCSBHIA, UCSBH4A)
雙冗余風扇，支持IS420UCSBH3A
小面板的足跡
閃存可以方便地更新
UCSB安裝:
直接安裝到面板金屬板上的單個模塊包含控制器。模塊外殼和安裝的尺寸如下圖所示。每一項測量都以英寸為單位。UCSB如圖所示安裝在面板上，垂直氣流通過翅片保持暢通。

IS420UCSBH1A是通用電氣公司的Mark VIe系統控制器。MKVIe是GE設計的的Speedtronic系統之一，用于控制水力、燃?xì)夂驼羝麥u輪系統。IS420UCSBH1A是現有的五個UCSB模塊之一。

IS420UCSBH1A是一個單模塊控制器，使用其板載I/O網絡與I/O包接口。以前的Speedtronic系統中的舊控制器通過背板連接器實現了相同類型的接口。該裝置是氣冷式的。它沒有板載風扇或電池，但配有內置電源。該設備很小，尺寸為6.4英寸x 8.1英寸x 1.4英寸。其他規格包括:

600 MHz英特爾EP80579微處理器
256 MB DDR2 SDRAM內存，帶閃存支持的SRAM
支持控制塊語言(模擬和數字)的QNX中微子操作系統
雙絞線10Base-TX/100Base-TX和RJ-45連接器
用于許多應用的TCP/IP協議
2.4磅，不包括運輸包裝
環境工作溫度為-22至149華氏度。
IS420UCSBH1A設計為直接安裝到面板金屬板上，設備的散熱片保持通暢，以允許適當?shù)臍饬鳌?br />
IS420UCSBH1A的正面設計有三個以太網端口，用于連接R/S/T I/O網絡，以及三個額外的ENET端口，用于連接HNMIs、其他控制器、歷史記錄和點對點連接。前面板還有一個USB端口?？刂破鞯脑O(shè)置可以使用GE的ToolboxST應用程序來完成。

IS420ESWAH2A是通用電氣公司為Mark VIe系統提供的幾種以太網交換機之一。該系統由通用電氣公司制造并發布，用于控制和管理工業汽輪機系統。

IS420ESWAH2A是一款非托管以太網交換機，旨在滿足實時工業控制系統的需求。該交換機具有多種功能/特性，包括802.3/802.3u/802.3x兼容性、半雙工和全雙工自動協商、惠普-MDIX自動感應和10/100基本銅纜。該設備還具有多個led，讓用戶知道何時鏈路處于活動狀態，何時設備通電，以及每個端口的速度。該單元有八個支持10/100BASE-TX的端口，以及兩個支持100BASE-FX、LC類型連接的端口。

IS420ESWAH2A通常使用DIN導軌安裝在控制系統面板內。通用電氣公司只了某些DIN導軌夾具用于ESWA以太網交換機。根據所需的安裝方向，有兩種不同的夾子可供該開關使用。如果您需要平行于導軌安裝交換機，請使用編號為259B2451BVP1的夾子。如果需要垂直于導軌安裝交換機，請使用夾子259B2451BVP2。
