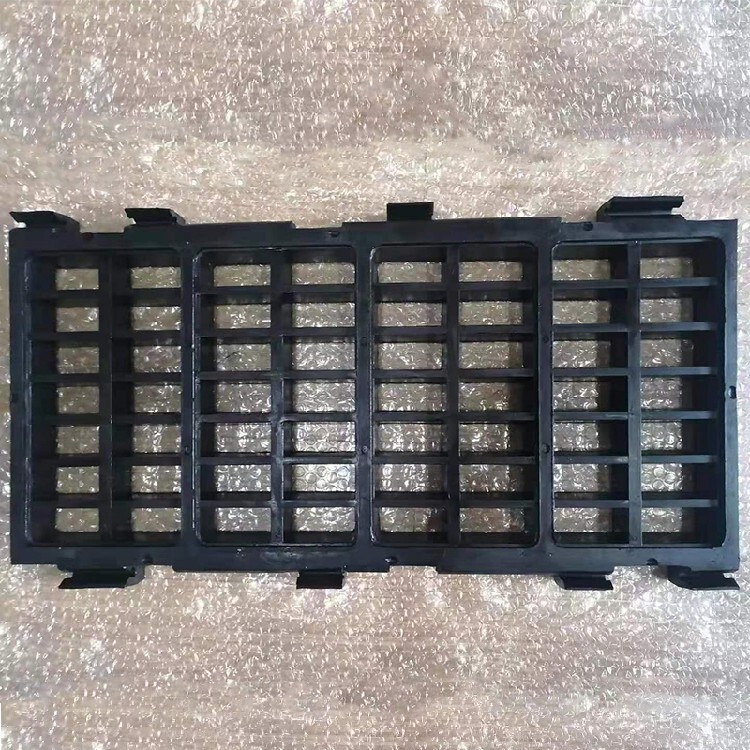

橡膠篩網(wǎng)加工指以天然及合成橡膠為原料，生產(chǎn)各樣橡膠篩網(wǎng)的過程。
橡膠篩網(wǎng)基本特征：
1.橡膠篩網(wǎng)制品成型時，經(jīng)過大壓力壓制，其因彈性體所俱備以內(nèi)聚力沒法消除，在成型離模時，常常產(chǎn)生極不穩(wěn)固的縮短（橡膠的縮短率，因膠種不同而有差別），必要經(jīng)過一段時間后，才能緩和穩(wěn)固。所以，當一橡膠篩網(wǎng)設(shè)計之初，無論配方或模具，都需慎重計算配合，若否，則簡單產(chǎn)生篩網(wǎng)尺寸不穩(wěn)固，造成篩網(wǎng)質(zhì)量低沉。
2.橡膠屬熱溶熱固性之彈性體，塑料則屬于熱溶冷固性。橡膠因硫化物種類主體不同，其成型固化的溫度范圍，亦有相當?shù)牟罹?，甚至可因天氣改變，室?nèi)溫濕度所影響。所以橡膠篩網(wǎng)的生產(chǎn)條件，需隨時做適量的調(diào)整，若無，則可能產(chǎn)生篩網(wǎng)質(zhì)量的差別。

橡膠篩網(wǎng)在加工時，橡膠混煉的目的是什么
混煉就是依據(jù)膠料配方規(guī)定的配合劑的比率，將生膠和各樣配合劑經(jīng)過橡膠設(shè)施混淆在一同，并使各樣配合劑平均地分別在生膠之中。膠料進行混煉的
目的就是要獲取物理機械性能指標平均一致，切合配方規(guī)定的膠料性能指標，以利于下工藝操作和成質(zhì)量量要求。

橡膠篩網(wǎng)在加工中容易出現(xiàn)的問題-氣泡 及解決方案
常見的有大氣泡和薄皮氣泡兩種。大氣泡表現(xiàn)為橡膠接頭體表面存在體積較大的氣泡。大氣泡產(chǎn)生的原因及解決方法如下：
1制品硫化不充分，導(dǎo)致橡膠制品表面有大氣泡，割開其內(nèi)部呈蜂窩海綿狀。解決方法；延長硫化時間，提高硫化溫度。硫化時有足夠的壓力。調(diào)整配方，提高硫化速度
2橡膠-金屬粘接不良會引起粘結(jié)部位殘留大量氣體，加壓時氣體收縮。一旦撤去壓力，氣體擴散，橡膠層較薄且面積較大的橡膠和金屬之間會出現(xiàn)氣泡。解決方法； 以1中所述方法解決
3有氣體裹入膠料，氣體不易排除，隨膠料一起硫化，從而在制品表面出現(xiàn)氣泡。解決方法；增加模具合模后放氣次數(shù)。對模具進行抽真空。提高混煉膠溫度。采用門尼粘度較高的橡膠。入料前挑破膠料上的氣泡。改進開煉機混煉工藝，盡量避免氣體混入膠料。改進注壓條件，使膠料能較慢的進入模具型腔。改進模具的排氣槽、溢料槽等
4 膠料配方中有易揮發(fā)物。解決方法；注意調(diào)節(jié)適當?shù)牧蚧瘲l件，溫度不宜太高。使用的各種原料應(yīng)注意使用前的防潮工作，必要時可以進行干燥。減少使用硫化時產(chǎn)生氣體等小分子物質(zhì)的原料。減少使用低沸點的增塑劑、填充油、軟化劑
薄皮氣泡表現(xiàn)為產(chǎn)品橡膠部分表皮淺層存在一定數(shù)量的小氣泡。薄皮氣泡產(chǎn)生的原因及解決方法如下所示。
5硫化條件，硫化劑配合不恰當。解決方法；注意調(diào)節(jié)適當?shù)牧蚧瘲l件，溫度不宜太高。調(diào)節(jié)適當?shù)拇龠M劑比例，不宜過高
6 混煉中部分裝橡膠原輔材料的塑料袋，未融化，并均勻分散在混煉膠中。解決方法；提高混煉溫度。盡量去掉塑料包裝袋
