產品別名 |
角鋼彎圓機,H型鋼喂彎機,H型鋼冷彎機,H型鋼彎圓機 |
面向地區 |
產地 |
山西太原 |
|
品牌 |
萬澤錦達 |
功率 |
12 |
加工定制 |
是 |
適用對象 |
路橋隧道鋼結構加工 |
自動化程度 |
全自動 |

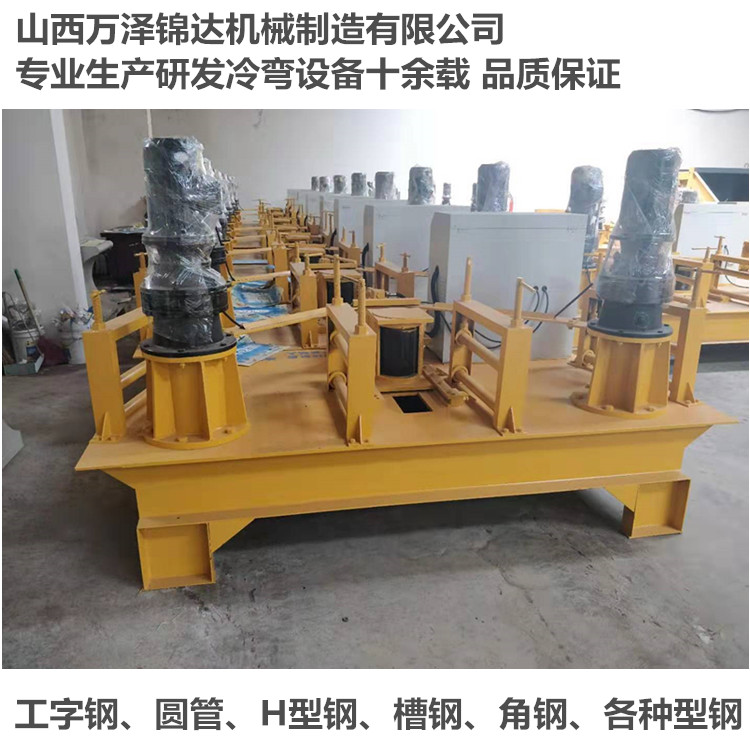

系統、液壓系統、電器控制系統和輔助系統等六大部分組成。
（1）工作原理：
把工字鋼放在冷彎機上，與減速帶動的滾輪接觸后，將壓緊手柄進給鎖緊，啟動電機油泵組，由電動油泵輸出的高壓溢流閥（可調整所有壓力），進入集成塊到電纜閥，有電液閥和動點開關（點進，點退）控制油缸工作，工作油缸推進，將工字鋼與三個支撐游輪壓緊并為發生彎曲變形是時開始計算，油缸推進的長度進程為10mm-15mm,開主電機帶動工字鋼工作，反復操作，達到所需為止。 (2)彎曲系統：
主動滾輪，被動滾輪采用特殊材料，經整體熱處理，減少游輪磨損，對工件無劃傷，使用壽命更長。 液壓系統采用液壓元件，及其特的液壓系統設計，增加了頂出反彈裝置，使得頂出能有力，延長使用壽命，無需經常維修。

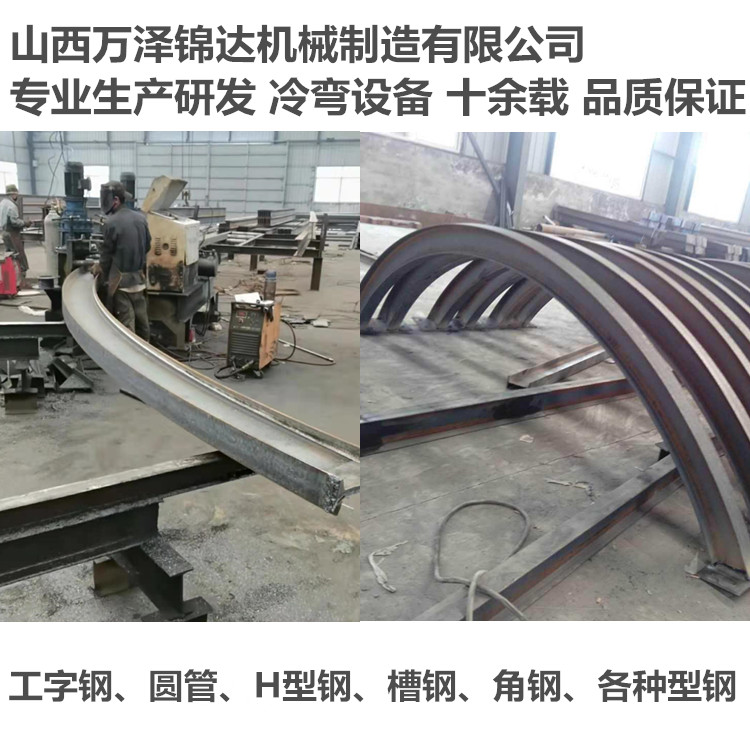

可彎曲型鋼：工字鋼—16-32號H型鋼—175H,200H,125H,150HU型鋼—25U,29U,36U礦工鋼—9#,11#槽鋼、軌道鋼、圓管>89,方管等中大型鋼材均可
產品型號 | WGJ-250 |
總功率 | 12Kw |
電壓 | 380V |
液壓系統壓力 | 20Mpa |
油缸推進速度 | 1-13mm/s |
主驅動輪轉速 | 7r/min |
小彎曲半徑 | 2M |
