150千瓦柴油發電機外形尺寸  黃岡直流無刷電機動力系統由轉子、定子和位置傳感器三部分等組成。位置傳感按轉子位置的變化，沿著定次序?qū)Χㄗ永@組的電流進行換流(即檢測轉子磁相對定子繞組的位置，并在確定的位置處產生位置傳感信號，經信號轉換電路處理后去控制功率開關電路，按定的邏輯關系進行繞組電流切換)。定子繞組的工作電壓由位置傳感器輸出控制的電子開關電路提供。

總的來說，無刷電機的結構是比較簡單的，真正決定其使用性能的還是無刷電子調速器（也是電調），好的電調需要有單片機控制程序設計、電路設計、復雜加工工藝等過程的總體控制，所以般來說要比無刷電機高出很多。

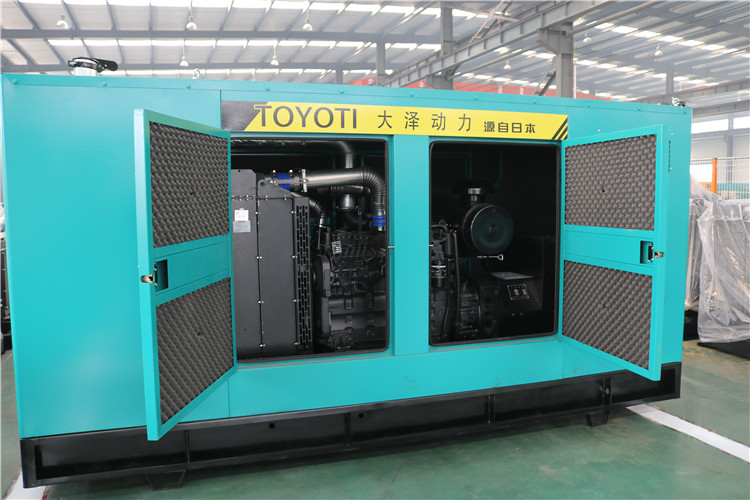

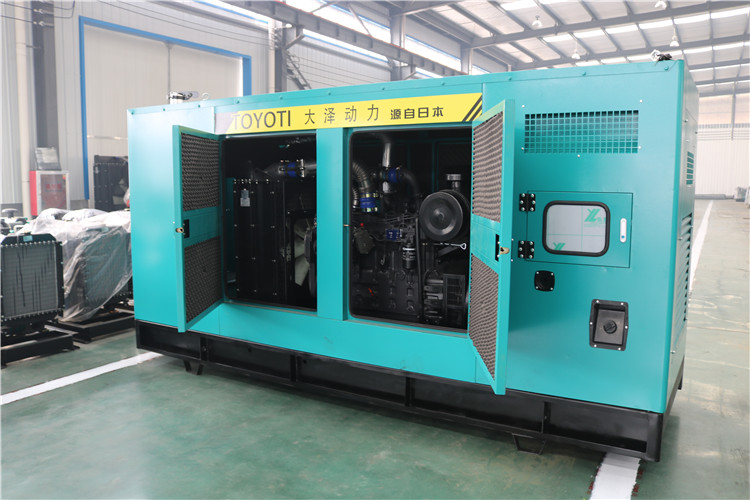

TO150000ET詳細參數

一、技術規范

額定輸出：  150KVA

備用功率：  160KVA

額定頻率： 50Hz

額定電壓： 400V

額定轉速： 1500

發電機類型： 靜音款

啟動方式：  電啟動

相    數： 三相

功率因數： COSΦ=0.8（滯后）

調節方式：  AVR（自動電壓調節器）

穩態電壓調整：(%):≤±0.5

電壓波動：  (%):≤±0.5

負荷突變電壓%： ≤±2

穩態頻率調整%： ≤±2

發動機技術參數：

動力型號：  TO15000ET

氣缸排列方式：直列排列

氣缸數量：  6缸

冷卻方式：  強制封閉式水循環冷卻

供油方式：  直噴燃燒式

調速方式：  機械調速

消音裝置：工業靜音器

進氣方式：  渦輪增壓

機油型號：  SAE10W30(或CD)

燃油型號：  0# -10#柴油

柴油油箱：  200L

機組耗油量：224g/kw?h

電機技術參數:

額定功率：  150KW

接線方式：  三相四線、Y形接法

防護等級：  IP22

絕緣等級：  H級別

電機類型：無刷電機

其他配置：

機組外形尺寸（L×B×H）：3100*1200*1570mm

機組重量：1700/1850

150千瓦柴油發電機外形尺寸  黃岡位置傳感器有磁敏式、光電式和電磁式三種類型：采用磁敏式位置傳感器的直流無刷電動機，其磁敏傳感器件(例如霍爾元件、磁敏二管、磁敏詁管、磁敏電阻器或集成電路等)裝在定子組件上，用來檢測永磁體、轉子旋轉時產生的磁場變化。

采用光電式位置傳感器的直流無刷電動機，在定子組件上按定位置配置了光電傳感器件，轉子上裝有遮光板，光源為發光二管或小燈泡。轉子旋轉時，由于遮光板的作用，定子上的光敏元器件將會按定頻率間歇間生脈沖信號。

采用電磁式位置傳感器的無刷直流電動機，是在定子組件上安裝有電磁傳感器部件(例如耦合變壓器、接近開關、LC諧振電路等)，當永磁體轉子位置發生變化時，電磁效應將使電磁傳感器產生高頻調制信號(其幅值隨轉子位置而變化)。
