鄭州市共馳機械設備有限公司研制開發生產系列產品雷蒙磨粉機，型號，滿足客戶不同產量需求 ，根據客戶具體情況設計成套破碎磨粉生產線設備配置方案！技術指導，售后服務，共建友誼，共創佳績！

24小時熱線電話 歡迎咨詢洽談商議! 歡迎來廠！

歡迎簽訂合同提前購機！

環保磨粉機-雷蒙磨粉機-微粉磨超細磨適用于粉碎重晶石、方解石、鉀長石、滑石、大理石、石灰石

、石膏、石英石、活性白士、活性炭、膨潤土、高嶺石、玻璃、錳礦、鉻礦、礦渣等莫氏硬度不大于

7級，濕度在6%以下的非易燃易爆的礦產、化工、建材等行業280多種物料的高細制粉加工，成品粒度

80-325目范圍內任意調節。配套強壓裝置和分級裝置，成品粒度可達2500目。

該產品采用磨盤公轉、磨軸自轉、彈簧調杖結構，加強了擠壓、剪切能力，從而達到強化磨粉的能

力，具有產量高、粉子細，干法連續制粉，粒度分布集中、細度連續可調、結構緊湊、耗能低、效率

高、電耗少、占地面積小，一次性投資小、安裝、維護簡單、運行可靠等優點，適用于礦產物料的干

式超細粉體加工，是粉磨行業的理想設備.

雷蒙磨粉機結構：

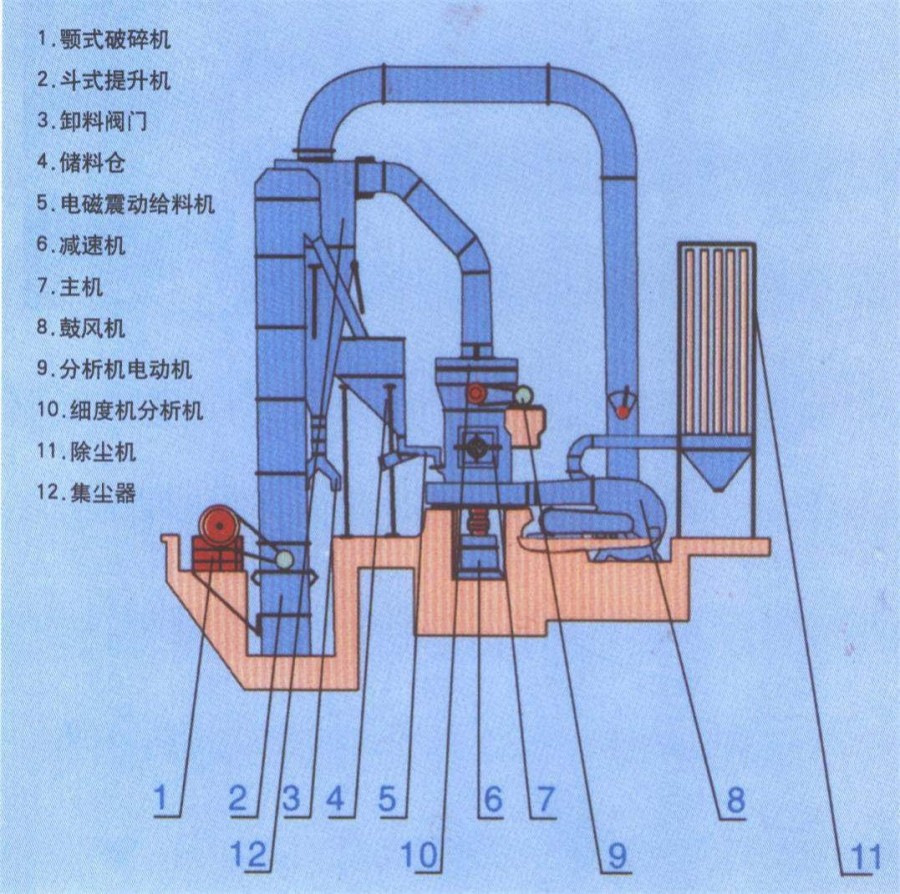

雷蒙磨主要由主機、分析機、鼓風機、成品旋風分離器、管道裝置、電機等組成。其中主機由機架、

進風蝸殼、鏟刀、磨輥、磨環、罩殼及電機組成。輔助設備有顎式破碎機

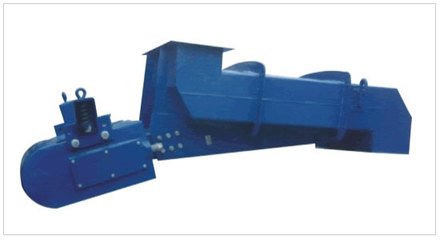

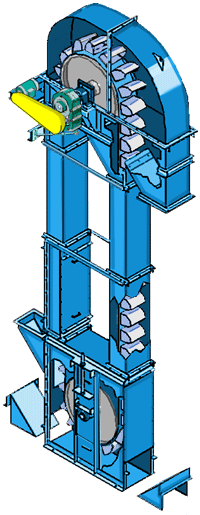

、 斗式提升機、電磁振動給料機、電控柜等，用戶可以根據現場情況靈活選擇。

雷蒙磨粉機工作原理： 顎式破碎機將大塊狀原材料破碎到所需的進料粒度后，由畚斗提升機將物

料輸送到儲料倉，然后由電磁振動給料機均勻地送到主機的磨腔內，鏟刀與磨輥同轉過程中把物料鏟

起 拋喂入磨輥輥環之間，形成墊料層，物料在磨輥與磨環之間研磨，由此達到制粉目的。粉磨后的

粉子由風機氣流帶到分析機選粉，達到細度要求的細粉隨氣流經管道進入大旋風收集器內，

進行分離收集，再經卸料器排出即為成品粉子，氣流由大旋風收集器上端回風管吸入鼓風機。不合

要求的粉子被葉片拋向外壁與氣流脫離，粗粉子因自重力的作用落入磨室進行重磨。本機

整個氣流系統是密閉循環的，并且是在正負壓狀態下循環流動的。

雷蒙磨粉機性能特征：

1.整機為立式結構，占地面積小，系統性強，從原材料的粗加工到輸送到制粉及后的包裝，可自

成一個立的生產系統。

2.與其他磨粉設備相比，通篩率高達99%。

3.主機傳動裝置采用密閉齒輪箱和帶輪，傳動平穩，運轉可靠。

4.磨粉機重要部件均采用鑄件及型材制造，工藝精細，了整套設備的耐用性。

5.磨粉機電氣系統采用集中控制，選型合理自動化程度高。

6.輥式碾壓的原理是傳統有效直接的粉碎方式，特點之一是旋轉著的磨輥向下的重力和向外的

離心力擴張力擠壓碾碎物料單位時間節約電；特點之二是礦石物料成品細粉的細度是利用分析機在

80-425目之間可以調節。

技術參數

\型號 3r1510 3r2115 3r2615 3r2715 3r3016 4r3216 5r4119 6r4525

進料粒度 ≤8 ≤15 ≤20 ≤20 ≤20 ≤30 ≤30 ≤30

成品粒度 0.125-0.044 0.125-0.044 0.125-0.044 0.125-0.044 0.125-0.044 0.125-0.044

0.125-0.044 0.125-0.044

班產量(不同的物料) 1-10 1-18 2-25 2-28 3-35 3-45 5-70 16-120

中心軸轉速(轉/分) 280 180 150 150 130 130 103 82

磨環內徑 ф405 ф640 ф780 ф830 ф870 ф970 ф1280 ф1770

磨輥直徑 ф150 ф210 ф260 ф270 ф300 ф320 ф410 ф450

磨輥及磨環高度 100 150 150 150 160 160 190 250

主機電機(kw) 7.5 15 18.5 22 30 37 75 132

風機電機(kw) 5.5 11 15 18.5 22 30 75 132

分析器電機(kw) 1.1 2.2 2.2 3 3 5.5 7.5 18.5

雷蒙磨粉機型號：3r1510/3r2615/3r2715/3r3016/4r3016/4r3216/5r4119/6r4525
