玻璃升降器試驗控制軟件
WINDOWS操作平臺，操作容易，可設定工各類檢測參數（根據檢測標準）。標準化的試驗報表格式，包括檢測數據輸出、規范、準確。
1) 型號擴展模塊：既可任意添加一種玻璃升降器的產品型號，也可刪除某個玻璃升降器；
2) 試驗參數模塊：試驗動作編輯，可編輯停頓時間、模擬玻璃阻尼大小、動作過程等參數，組合出不同的試驗動作，可設定手柄速度、上升和下降、運行速度、堵轉時間、停頓時間等試驗參數，適合各種玻璃升降器的基本性能試驗；
3)試驗功能模塊：
手柄扭矩功能、玻璃下降量功能、運動平行度檢測功能、操作強度檢測功能、靜強度檢測功能、電動玻璃升降器電流特性檢測功能、關閉力檢測功能、上升和下降行程檢測功能、運行速度檢測功能、運行時間檢測功能、自鎖性檢測功能。
數據處理軟件
1）系統功能模塊：
分為系統管理模塊、打印模塊、可更改相關試驗報表內容、打印試驗報告。試驗過程的數據可自動保存，數據可導入Excel。設有數據庫，可將測得的數據存入數據庫中以便于查詢。
2）系統保護功能：
　　試驗過程中，如出現電流、力、扭矩超標，則系統自動報警停機，并聲光報警。

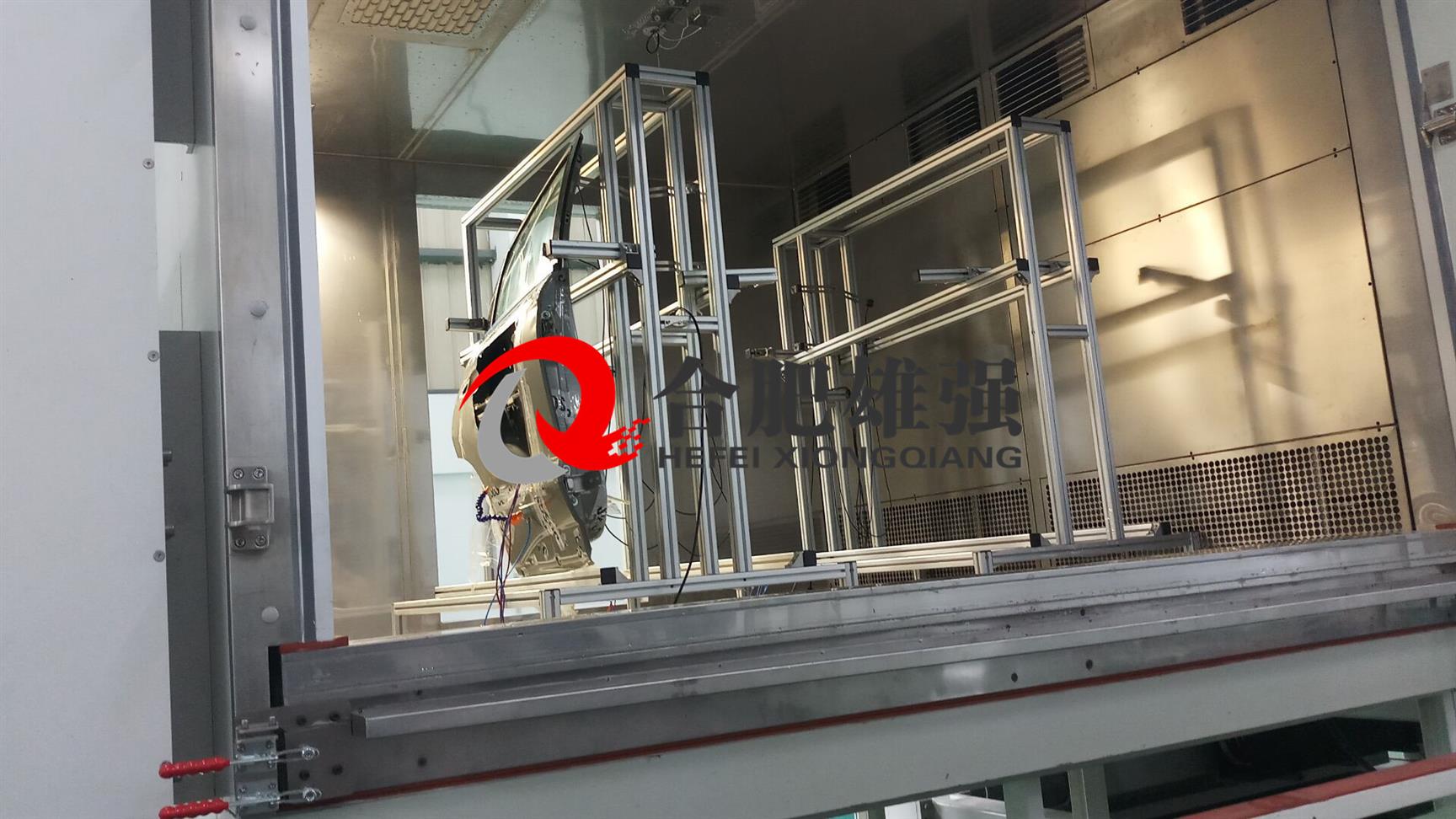

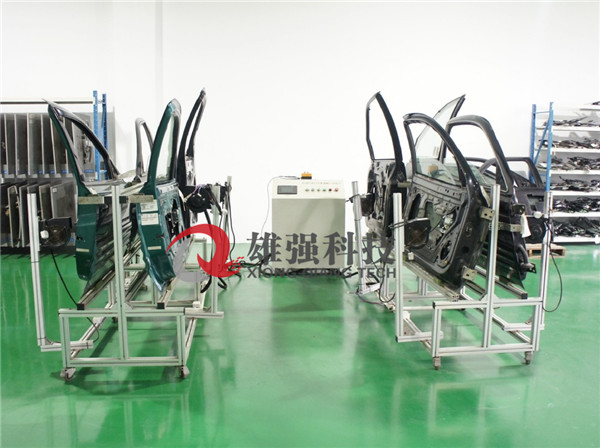

玻璃升降器性能試驗臺
一、功能簡述
本試驗臺主要用于繩輪式、叉臂式、單臂式和軟軸電動玻璃升降器的模擬性能檢測和耐久檢測
二、依據標準
QC/T 636-2005 《汽車電動玻璃升降器》
QC/T 626-2008 《汽車玻璃升降器》
本試驗臺技術指標符合以上標準中的相關試驗條款中的檢測要求。
三、手動和電動升降器模擬性能檢測和耐久試驗
1、檢測項目
1.1電動玻璃升降器檢測項目：
電流特性檢測、關閉力檢測、防夾性、行程檢測、上升和下降運行速度檢測、上升和下降時間檢測、自鎖性檢測、耐過壓檢測、熱保護檢測、耐久性試驗。
2、試驗臺的組成結構
2.1試驗臺組成
試驗臺臺架、測扭機構、測力機構、模擬玻璃機構、試驗夾具、試驗電源和數據處理軟件。
2.2試驗臺布局
1)試驗臺架采用鋁型材的框架結構，臺面板為鋼板，表面磨光電鍍處理；臺架底部四角安裝有的角輪組件，可實現自由移動和落腳支撐。

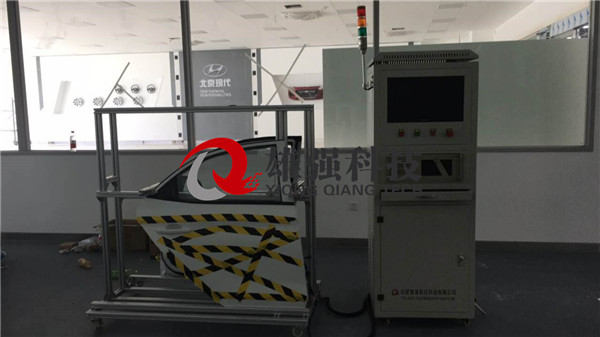

2)計算機控制柜采用型材鋼焊接而成，是計算機與控制電路的一體化設計；顯示器放置在桌面上，下部設計有抽屜式鍵盤拖架；工控機放置在鍵盤下部，兩側面和前后均設計有檢修門，可方便檢修；鍵盤的側邊設計有按鈕盒，可安裝相應的操作按鈕；另外控制柜的底部四角安裝有自鎖腳輪，可以自由的移動和鎖止定位。
2.3試驗臺外觀顏色
計算機控制柜體采用外表采用噴塑處理，外觀顏色按工業設計要求。

玻璃下降量檢測：
由計算機控制玻璃升降器停在任意位置，驅動電機反轉一角度（驅動電機機構與升降器連接軸有一定角度的空行程），通過安裝在臺架上的位移傳感器測量并計算出玻璃升降器的下降量；
