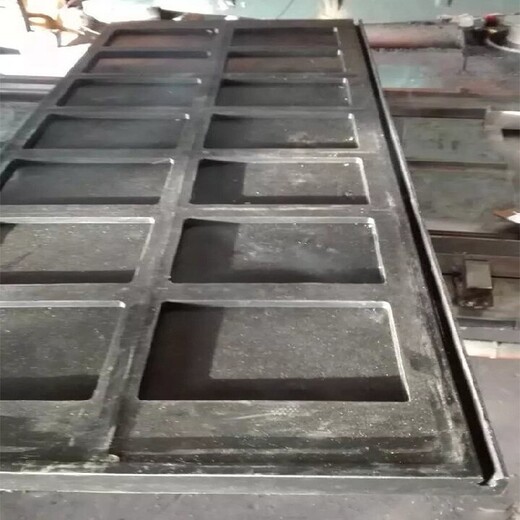

孔型多款材質(zhì)復合橡膠加工工藝塑料 餾化加工方式模壓 沖孔安裝方式按需定制

橡膠篩網(wǎng)具有以下優(yōu)點： 1、篩網(wǎng)可以在模壓工藝中增加各種不同的骨架材料，延長使用壽命； 2、篩網(wǎng)重量較輕便于現(xiàn)場裝卸； 3、篩網(wǎng)阻力大，可降低噪音； 4、篩網(wǎng)可根據(jù)物料的形狀設(shè)計出不同的孔形，篩孔愈大，單位篩網(wǎng)面積的生產(chǎn)率愈高，篩分效力也越好，但篩孔的大小取決于采用的目的和要求； 5、篩網(wǎng)由于有橡膠的特性，所以使用壽命較長，承載能力大。

基本工藝流程 橡膠篩板、篩網(wǎng)種類繁多,但生產(chǎn)工藝過程,卻基本相同。以一般固體橡膠生膠為原料的橡膠制品的基本工藝過程包括：塑煉、混煉、壓延、壓出、成型、硫化6個基本工序。當然,原材料準備、成品整理、檢驗包裝等基本工序也少不了。 橡膠篩板的加工工藝過程，主要是解決塑性和彈性性能這個矛盾的過程,通過各種工藝手段,使得彈性的橡膠變成具有塑性的塑煉膠,再加入多種配合劑制成半成品,然后通過硫化使具有塑性的半成品又變成彈性高、物理機械性能好的橡膠篩板。

橡膠工業(yè)制品類橡膠制品： ①膠帶－運輸帶、傳送帶等； ②膠管－夾布膠管、編織膠管、纏繞膠管、針織膠管、特種膠管等； ③模型制品－橡膠密封件、減震件等； ④壓出制品－純膠管、門窗密封條、各種橡膠型材等； ⑤膠布制品－生活和防護膠布制品（如雨衣）、工業(yè)用膠布制品（如礦用導風筒）、交通和儲運制品（如油罐）、救生制品（如救生筏）等； ⑥膠輥：印染膠輥、印刷膠輥、造紙膠輥等； ⑦硬質(zhì)膠制品：電絕緣制品（蓄電池殼）、化工防腐襯里、微孔硬質(zhì)膠（微孔隔板）等； ⑧橡膠絕緣制品－電線、電纜等； ⑨膠乳制品－浸漬制品、海綿、壓出制品、注模制品等；

橡膠制品膠種的分類： 1.通用橡膠： 是指部分或所有取代天然橡膠使用的膠種，如丁苯橡膠、順丁橡膠、異戊橡膠等，主要用于制造輪胎和一般工業(yè)橡膠制品。通用橡膠的需求量大，是合成橡膠的主要品種。 2.丁苯橡膠： 丁苯橡膠是由丁二烯和苯乙烯共聚制得的，是產(chǎn)量大的通用合成橡膠，有乳聚丁苯橡膠、溶聚丁苯橡膠和熱塑性橡膠（SBS）。 3.順丁橡膠： 是丁二烯經(jīng)溶液聚合制得的，順丁橡膠擁有特別的耐寒性、耐磨性和彈性，還擁有較好的耐老化性能。順丁橡膠絕大多數(shù)用于生產(chǎn)輪胎，少部分用于制造耐寒制品、緩沖資料以及膠帶、膠鞋等。順丁橡膠的弊端是抗扯破性能交差，抗?jié)窕阅懿缓谩?4.異戊橡膠： 異戊橡膠是聚異戊二烯橡膠的簡稱，采納溶液聚合法生產(chǎn)。異戊橡膠與天然橡膠相同，擁有的彈性和耐磨性，的耐熱性和較好的化學穩(wěn)固性。異戊橡膠生膠（未加工前）強度顯著低于天然橡膠，但質(zhì)量均一性、加工性能等優(yōu)于天然橡膠。異戊橡膠能夠取代天然橡膠制造載重輪胎和越野輪胎還能夠用于生產(chǎn)各樣橡膠制品。 5:乙丙橡膠： 乙丙橡膠以乙烯和丙烯為主要原料合成，耐老化、電絕緣性能和耐臭氧性能。乙丙橡膠可大批充油和填補碳黑，制品價錢較低，乙丙橡膠化學穩(wěn)固性好，耐磨性、彈性、耐油性和丁苯橡膠靠近。乙丙橡膠的用途十分寬泛，能夠作為輪胎胎側(cè)、膠條和內(nèi)胎以及汽車的零零件，還可作電線、電纜包皮及高壓、壓絕緣資料。還可制造膠鞋、衛(wèi)生用品等淡色制品。 6.氯丁橡膠： 它是以氯丁二烯為主要原料，經(jīng)過均聚或少許其余單體共聚而成的。如抗張強度高，耐熱、耐光、耐老化性能，耐油性能均優(yōu)于天然橡膠、丁苯橡膠、順丁橡膠。 擁有較強的耐燃性和的抗延燃性，其化學穩(wěn)固性較高，耐水性。氯丁橡膠的弊端是電絕緣性能，耐寒性能較差，生膠在儲存時不穩(wěn)固。氯丁橡膠用途寬泛，如用來制作運輸皮帶和傳動帶，電線、電纜的包皮資料，制橡膠加工工藝問答

橡膠篩網(wǎng)在加工時，橡膠為何要塑煉 橡膠塑煉目的在于使橡膠在機械、熱、化學等作用下切短大分子鏈，使橡膠臨時失掉其彈性而使可塑性增大，以知足制造過程中的工藝要求。如： 使配合劑易于混入，便于壓延壓出，模壓花紋清楚，形狀穩(wěn)固，增添壓型、注壓膠料的流動性，使膠料易于滲透纖維，并能提升膠料溶介性及粘著性。自然一些低粘度、恒粘度橡膠有時也不必定塑煉，國產(chǎn)標準顆粒膠，標準馬來西亞橡膠（SMR）。

橡膠篩網(wǎng)在加工中容易出現(xiàn)的問題-氣泡 及解決方案 常見的有大氣泡和薄皮氣泡兩種。大氣泡表現(xiàn)為橡膠接頭體表面存在體積較大的氣泡。大氣泡產(chǎn)生的原因及解決方法如下： 1制品硫化不充分，導致橡膠制品表面有大氣泡，割開其內(nèi)部呈蜂窩海綿狀。解決方法；延長硫化時間，提高硫化溫度。硫化時有足夠的壓力。調(diào)整配方，提高硫化速度 2橡膠-金屬粘接不良會引起粘結(jié)部位殘留大量氣體，加壓時氣體收縮。一旦撤去壓力，氣體擴散，橡膠層較薄且面積較大的橡膠和金屬之間會出現(xiàn)氣泡。解決方法； 以1中所述方法解決 3有氣體裹入膠料，氣體不易排除，隨膠料一起硫化，從而在制品表面出現(xiàn)氣泡。解決方法；增加模具合模后放氣次數(shù)。對模具進行抽真空。提高混煉膠溫度。采用門尼粘度較高的橡膠。入料前挑破膠料上的氣泡。改進開煉機混煉工藝，盡量避免氣體混入膠料。改進注壓條件，使膠料能較慢的進入模具型腔。改進模具的排氣槽、溢料槽等 4 膠料配方中有易揮發(fā)物。解決方法；注意調(diào)節(jié)適當?shù)牧蚧瘲l件，溫度不宜太高。使用的各種原料應注意使用前的防潮工作，必要時可以進行干燥。減少使用硫化時產(chǎn)生氣體等小分子物質(zhì)的原料。減少使用低沸點的增塑劑、填充油、軟化劑 薄皮氣泡表現(xiàn)為產(chǎn)品橡膠部分表皮淺層存在一定數(shù)量的小氣泡。薄皮氣泡產(chǎn)生的原因及解決方法如下所示。 5硫化條件，硫化劑配合不恰當。解決方法；注意調(diào)節(jié)適當?shù)牧蚧瘲l件，溫度不宜太高。調(diào)節(jié)適當?shù)拇龠M劑比例，不宜過高 6 混煉中部分裝橡膠原輔材料的塑料袋，未融化，并均勻分散在混煉膠中。解決方法；提高混煉溫度。盡量去掉塑料包裝袋
