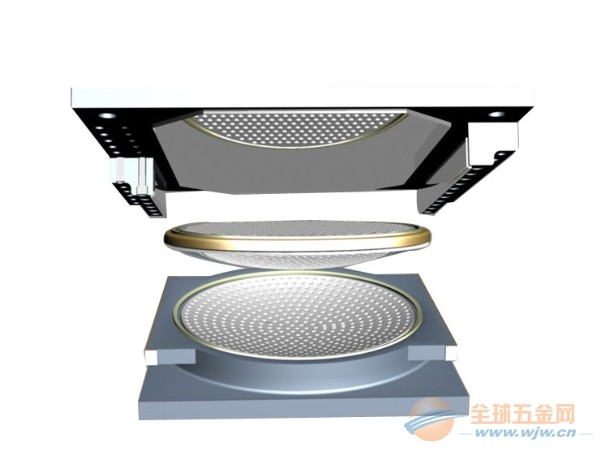

球鉸支座是在球型支座上支 板的內圓筒 壁 上 設 有 3-4 個 凸 緣 ,在 底 座上 邊 緣 也 設 有 3-4個凸緣 ,組裝時將上蓋板套入底座后旋轉 45。,使上蓋板與底座的凸緣咬合 ,可以使上蓋板與底座之間直接傳遞內力,防止球形支座各部分互相脫離 。

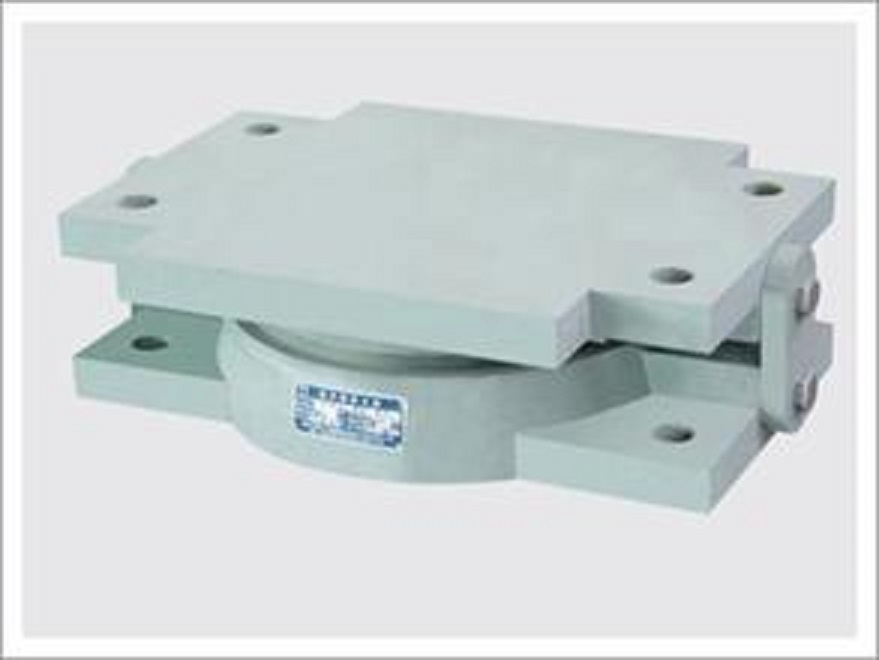

球鉸支座,是在國標球型支座的基礎上逐步升華的產物。它們能夠滿足橋梁,建筑,尤其是鋼結構工程對節點支座性能需要。球鉸支座分為固定型,單向位移型和雙向位移型三種形式。球鉸支座是水平位置支座,在工作過程中,頂板位移箱和底板位移箱水平放置,其作用是鉸接上下構件,釋放鋼結構主體的內應力。

球鉸橡膠支座特點：

1.支座采用防老化橡膠傳遞力,不僅起到減振的作用,同時能滿足彎距產生的轉角。

2.可萬向承載,即可承受壓力,拔力和任意方向的剪力。3.可萬向轉動,以釋放任意方向的彎距。4.支座的受力部件大部分采用鋼件。

　隔震橡膠支座的規格型號，性能特點，尺寸，技術要求及安裝方法

　　隔震橡膠支座分有鉛芯支座和無鉛芯支座，其中有鉛芯支座主要由上連接板 上封板、鉛芯、多層橡膠、加勁鋼板 、保護層橡膠、下封板和下連接板組成。多層橡膠、加勁鋼板構成多層橡膠支座承擔建筑物重量和水平位移的功能，鉛芯在多層橡膠支座剪切變形時，靠塑性變形吸收能量，地震后，鉛芯又通過動態恢復與再結晶過程，以及橡膠的剪切拉力的作用，建筑物自動恢復原位。由于隔震器和阻尼器融為一體，可大大節約建筑空間，降低成本，同時施工簡潔方便，工程質量易于。

　　QZ 系列球形支座的技術性能

　　1 、支座反力（豎向承載力）分為16 級；1000 , 1500 , 2000 , 2500 , 3000 , 4000 , 5000 , 6000 , 7000 , 8000 , 9000 和10000 , 12500 , , 20000KN 。

　　2 、支座設計轉角θ分為0.01 、0.15 和0.02rad （根據需要可增大）。

　　3 、支座設計位移量

　　順橋向：1000 一2500KN e＝士50 和士100mm ;

　　3000 一10000KN e＝士50 、土1 00mm 和士1 50mm ;

　　橫橋向（GX 多向活動支座）e＝土2Omm

　　設計位移量根據工程需要可進行變更。

　　4 、支座設計摩擦系數在聚四氟乙烯板有硅脂潤滑條件下，應力為30Mpa 左右時，取值如下：常溫（-25 ℃ ~＋60 ℃ ）0 .03 低溫（-40 ℃ ~＋40 ℃ ）0.05

　　5 、支座可承受的水平力：

　　縱向活動支座（ZX ）橫橋向水平力為支座反力的10 %

　　固定支座（GD）承受水平力為支座反力的10 %

　　QZ 球形支座的安裝

　　1、采用本系列支座時，橋梁梁體及橋墩臺支承部位的混凝土標號不得低于C35 ，特殊情況需征得設計單位同意。

　　2 、支座與梁體及墩臺采用預埋螺栓連接，必要時可采用與預埋鋼板焊接，但將支座與預埋鋼板焊接時，要防止支座鋼體過熱，以免燒壞硅脂及聚四乙烯板。

　　3 、支座安裝高度應符合設計，要支座支承平面的水平及平整，支座支承面四角高差不得大于2mm.

　　4 、安裝時支座的相對滑動面應用丙酮、酒精仔細擦凈，不得夾有灰塵和雜質。然后在表面均勻地涂滿295 硅脂。

　　5 、上、下連接板在梁體安裝完成后予以拆除，以防約束梁體的正常轉動，然后及時安裝活動支座的橡膠防塵置。

　　6 、支座出廠時，應由生產廠家將支座調平，并擰緊連接螺栓以防止支座在安裝過程中發生轉動和傾覆。支座可根據設計需要預設轉角及位移，但用戶應在訂貨時提出預設轉及位移量的要求，由生產廠家在裝配時，預先調整好。

　　7 、支座安裝前方可開箱，并檢查裝箱清單，包括配件清單、原材料檢驗報告復印件、支座產品合格證及支座安裝養護細叭。施工單位開箱后、不得任意松動連接螺栓，并不得任意拆卸支座。
